HƯỚNG DẪN LẮP ĐẶT POLYCOM GROUP500

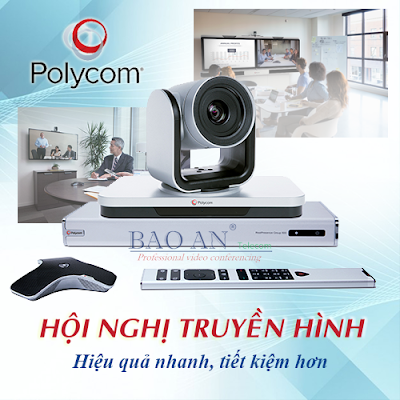

Polycom Group 500

Đối với các phòng hội nghị và các môi trường họp khác, hệ thống RealPresence Group 500 cung cấp hiệu suất làm việc hiệu quả trong một thiết kế kiểu dáng đẹp, dễ cấu hình và sử dụng. Hỗ trợ cho màn hình kép và nhiều tùy chọn để chia sẻ nội dung làm cho nó trở nên lý tưởng cho việc thiết lập đơn giản nhất, trong khi thiết kế nhỏ gọn, kiểu dáng đẹp cho phép bố trí kín đáo của thiết bị. Thêm vào đó, thiết kế nhỏ giúp nó trở nên lý tưởng cho các ứng dụng di động, dù được di chuyển đến các vị trí khác nhau trong tòa nhà, hoặc được sử dụng như một bộ phận của một bộ video di động.

Hướng dẫn hệ thống Polycom Group500 bao gồm:

Hệ thống Polycom Group 500

Vị trí số 1: Đầu vào camera 1 được hỗ trợ định dạng HDCI với đầu ra/ vào là video input 1. Được mô tả trong giao diện với đường dẫn Audio/Video -> Video Inputs -> Input 1.
Vị trí số 2: Video phụ trợ và đầu vào âm thanh được định dạng cổng HDMI với đầu ra/vào là video input 2 – audio input 1. Được thiết kế với đường dẫn trong giao diện web Audio/ Video -> Video Inputs -> Input 2 Audio/ Video -> Audio -> Audio Input -> Type: HDMI.
Vị trí số 3: Nhập video cho nội dung cùng kết hợp với ngõ vào Audio 2 được định dạng bằng cổng VGA, đầu ra/vào là video input 2. Được thiết kế trong giao diện web với đường dẫn Audio/Video -> Video Inputs -> Input 2.

Nhưng một lưu ý nhỏ sử dụng đầu vào video HDMI hoặc VGA, không sử dụng cùng 1 lúc cả 2

Vị trí số 4: Với đầu vào cấp dòng stereo được cấu hình liên kết với video. Đầu vào 2 hoặc như một đầu vào âm thanh phụ với hỗ trợ định dạng là 3.5mm stereo, đầu ra/vào là Audio Input 2. Được thiết kế trong giao diện web Audio/ Video -> Audio -> Audio Inputs -> Type: 3.5mm
Vị trí số 5: Ngõ âm thanh cho hai Polycom với mảng micro hoặc soundstation IP và loa điện thoại 7000 hoặc cấu trúc âm thanh, máy trộn với hỗ trợ định dạng là Polycom Microphone.
Vị trí số 6: Ngõ ra audio cho màn hình chính âm thanh hoặc hệ thống loa ngoài. Âm thanh được mix định tuyến đến đầu ra cùng với âm thanh hệ thống và hiệu ứng âm thanh + âm thanh từ xa + âm thanh kết nối với đầu vào âm thanh 2 khi kết nối với đầu vào video 2. Được thiết kế trong giao diện web với đường dẫn Audio/Video -> Audio -> Audio Output.
Vị trí số 7: Đầu ra cho màn hình 1 với khi định dạng là HDMI, đầu ra âm thanh cho main, giám sát âm thanh, kết hợp âm thanh định tuyến đến đầu ra. Từ âm thanh hệ thống và hiệu ứng âm thanh + âm thanh từ xa + âm thanh kết nối với đầu vào âm thanh 2 khi kết hợp với đầu vào video 2. Thiết kế trong giao diện web Audio/Video -> Monitors -> Monitor 1
Vị trí số 8: Đầu ra cho màn hình 2, không bao gồm âm thanh nhúng với hỗ trợ định dạng là HDMI và DVI-D, đi theo đường dẫn Audio/Video -> Monitors -> Monitor 2
Vị trí số 9: Bộ nói đầu usb để cập nhật phần mềm, điều khiển từ xa, sạc pin cùng với hỗ trợ định dạng là cỗng USB 2.0
Vị trí số 10: Cổng nối tiếp Serial port với hỗ trợ định dạng là cổng RS-232, vị trí nằm trong giao diện web là General settings -> Serial ports
Vị trí số 11: Kết nối LAN port cho các cuộc gọi IP, con người + nội dung IP và giao diện web của hệ thống, thiết lập trong giao diện web Network -> LAN properties
Vị trí số 12: Ngõ vào nguồn Power Input để thiết lập sản phẩm Polycom Group 500 sử dụng

Với sự hướng dẫn hệ thống chi tiết bên trên ta có cách lắp đặt như sau:

Cách lắp đặt thông thường Polycom Group500
Lắp đặt thông thường

Ngoài cách lắp đặt thông thường chúng ta có thể lắp đặt tùy chọn phù hợp với doanh nghiệp mình.

Cách lắp đặt tùy chọn Polycom Group500
Lắp đặt tùy chọn
